INDOMET PENTA Diffusionspumpenöl

INDOMET PENTA Diffusionspumpenöl


Unser Produkt, INDOMET PENTA, ist unsere Weiterentwicklung der bekannten Diffusionspumpenöle Dow Corning™ DC 705. Mit unserer 30-jährigen Erfahrung als Experten in der Vakuumtechnik, gepaart mit unserem Know-How in der Chemie der Phenyl-Methyl-Polysiloxane (PMPS), konnten wir unser Silikonöl kontinuierlich weiterentwickeln, so dass wir Ihnen heute die höchste verfügbare Qualität an Diffusionspumpenöl anbieten können.


INDOMET PENTA ist speziell für den Einsatz in Diffusionspumpen entwickelt. Unsere Öl ist für alle Typen von Diffusionspumpen geeignet. Es ist für einen sehr breiten Vakuum Druckbereich ausgelegt. Der Dampfdruck und die Rückströmung sind so niedrig, dass die Verwendung von Kühlfallen für die meisten Vakuum Anwendungen nicht erforderlich ist. Ultrahochvakuum bis in den 10E-11 mbar-Bereich ist mit Kühlfallen erreichbar, ohne Kühlfallen bis in den 10E-10 mbar-Bereich.


INDOMET PENTA ist REACH registriert, sowie GHS und OSHA konform. Für die REACH-Registrierung wurden unser Öl von führenden Laboren ausgiebig getestet. Es wurden exzellente physikalische und chemische Eigenschaften zertifiziert und keinerlei Umwelt- oder Gesundheitsrisiken festgestellt.


Vertrauen auch Sie auf INDOMET, eine der weltweit führenden Marken für Hochleistungs-Diffusionspumpenöle. Erste Wahl in der Vakuumindustrie, nicht nur für Endanwender, sondern auch für Hersteller von Anlagen und Pumpen. Unsere Öle werden in über 40 Ländern eingesetzt. Lassen auch Sie sich von den Vorzügen unserer Diffusionspumpenölen überzeugen!

Merkmale


  • Hochmolekulare Treibmittel für Diffusionspumpen
  • Höchste Reinheit - kristallklar & geruchlos
  • Geeignet für alle Diffusionspumpentypen
  • Ersetzt jedes Mineral- und Silikonöl
  • Niedrigste Enddrücke
  • Hohe Vorvakuumbeständigkeit
  • Hohes Saugvermögen
  • Geringste Öl-Rückströmung
  • Chemisch inert, oxidationsbeständig
  • Gefahrlos für Gesundheit, Umwelt und Transport
  • Geringe Betriebskosten

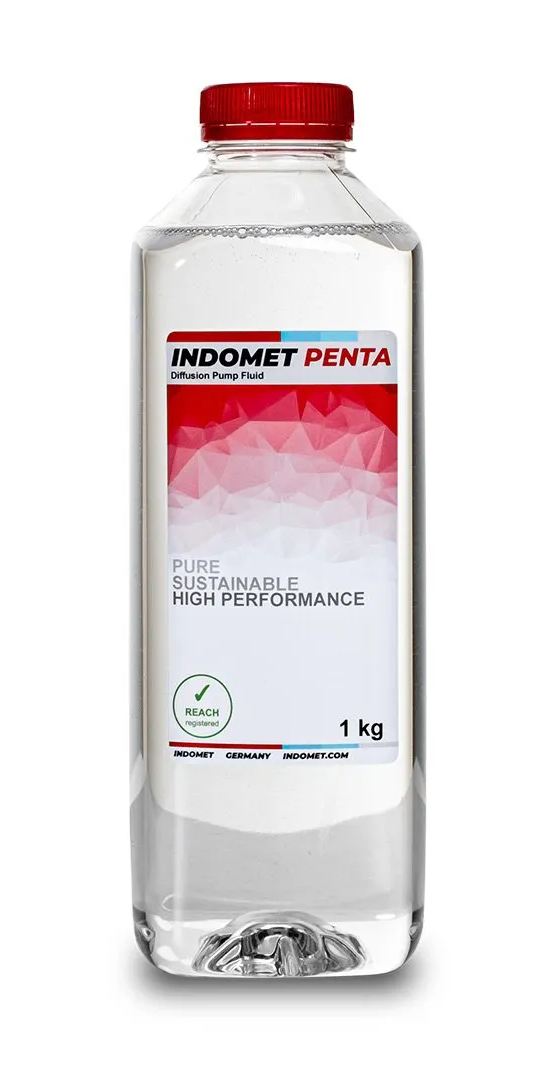

INDOMET PENTA

INDOMET PENTA



Material / Chemie: Phenyl-Methyl-Siloxane
Molekulargewicht: 546
Dichte (25°C): 1.10 g/cm³
Enddruck: < 10E-10 mbar
Gefrierpunkt: -15°C
Siedepunkt: 245°C (0,67 mbar)


Unsere erste Wahl


INDOMET PENTA, die erste Wahl für alle Diffusionspumpen und Hochvakuum-Anwendungen.


Aufgrund der höheren Phenyl-Komponenten an der Siloxankette, hat das Phenyl-Methyl-Siloxan-Molekül eine ~ 12,8% höhere Masse. Diese bewirkt eine etwas höhere Verdampfungs-Temperatur und somit eine höhere Stoßenergie im Dampfstrahl der Pumpe. Dieses bewirkt eine Verbesserung im Saugvermögen, beim Enddruck und der Vorvakuum-Beständigkeit.


INDOMET PENTA hat eine Reinheit von ~ 98% und enthält ausschließlich eine vakuumwirksame Komponente. Sämtliche Verunreinigungen und nicht wirksamen Bestandteile wurden extrahiert.


INDOMET PENTA  >>>  höchste Qualität zum fairen Preis

Betriebskosten


Hochwertige Öle, wie unser
INDOMET PENTA, zahlen sich stets aus und garantieren hervorragende Vakuumleistung. Beste Enddrücke und beste Vorvakuumstabilität sind gewährleistet, sowie keine Rückströmung in die Prozesskammer.

Aufgrund unserer 30-jährigen Erfahrung in der Hochvakuumtechnik wissen wir worauf es ankommt und setzen deshalb auf höchste Qualität unserer Produkte. Auch Sie sollten sich für unsere Qualitätsprodukte entscheiden, da die Kosten für das Öl in den Gesamtbetriebskosten unbedeutend sind. Zeitgleich arbeiten wir kontinuierlich an Kostensenkungsprogrammen und sind stolz darauf, Ihnen mit unseren qualitativ hochwertigen Produkten ein gutes Preis-Leistungs-Verhältnis bieten zu können.

Wir garantieren Ihnen die höchste Qualität zum fairen Preis.


INDOMET PENTA >>>  höchste Reinheit - kristallklar & geruchlos

Qualität


Entscheidend für anspruchsvolle Hochvakuumanwendungen ist eine gute und zuverlässige  Vakuumerzeugung. Insbesondere für Hochvakuum-Diffusionspumpen kommt es auf das verwendete Treibmittel an. Die Herstellung von unserem Produkte INDOMET PENTA beginnt bereits mit einer strengen Qualitätskontrolle der Ausgangsstoffe.  Unsere mehrstufigen Herstellungsprozesse unterliegen einem kontinuierlichen Audit welches höchste Reinheit unserer Produkte garantiert.


Vakuumphysik

VAKUUMPHYSIK

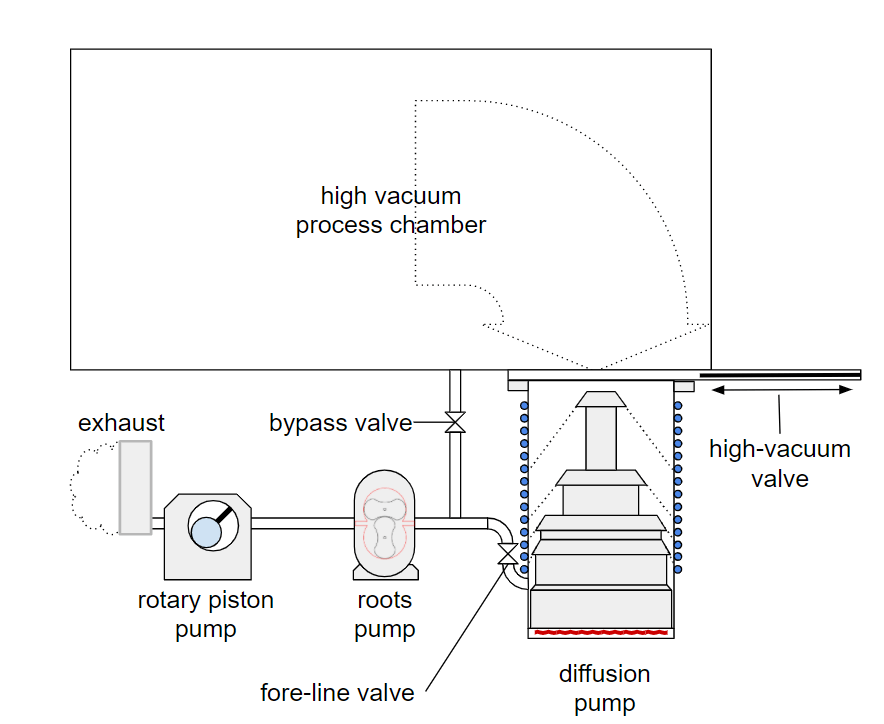

Hochvakuum-System


Vakuumprozesse finden in einem Druckbereich von 10E-2 bis 10E-3 mbar statt. Bevor der Prozess starten kann, müssen alle prozessverunreinigenden Stoffe abgepumpt werden. Hierfür wird die Vakuumkammer auf einen Vakuumdruck von 10E-4 bis 10E-9 mbar abgepumpt. Erst danach werden Prozessgase eingeleitet und der Prozessdruck eingestellt.


Der Vakuumpumpstand eines Hochvakuumsystems besteht aus einem mehrstufigen Pumpstand. Die mechanisch arbeitenden Pumpen erzeugen ein Vorvakuum. Bei ausreichendem Vorvakuum kann die Diffusionspumpe hinzugeschaltet werden.


Diffusionspumpen werden häufig verwendet, wenn hohe Saugleistungen benötigt werden. Diffusionspumpen sind in den Anschaffungskosten günstiger als vergleichbare  Hochvakuumpumpen. Die Betriebskosten der Diffusionspumpen sind jedoch deutlich höher. Das Diffusionspumpenöl muss kontinuierlich geheizt und anschließend wieder abgekühlt werden. Die gesamte Energie wird vollständig mit dem Kühlwasser abgeführt.


INDOMET PENTA  >>>  für alle Diffusionspumpen geeignet

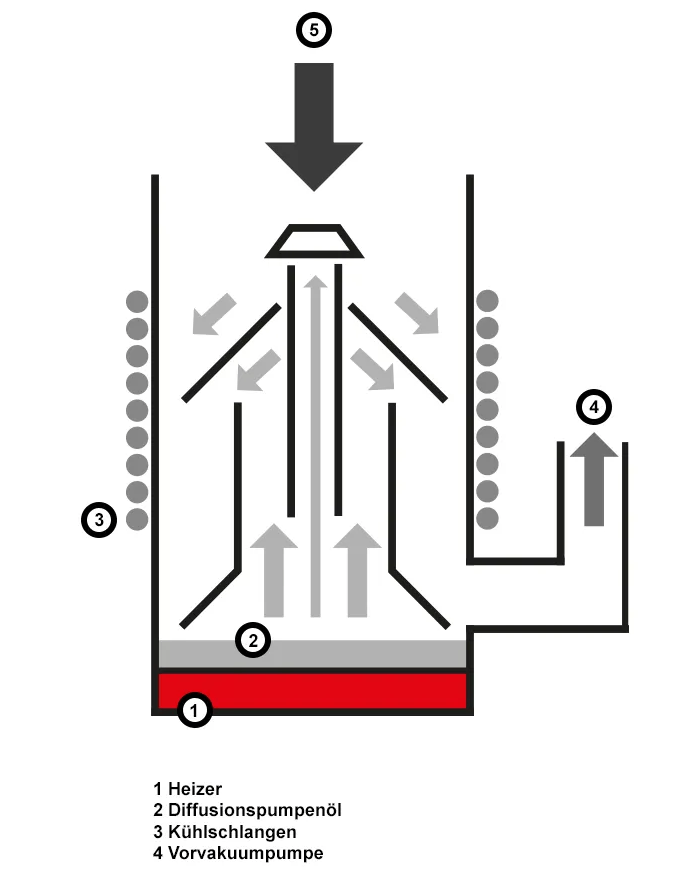

Diffusionspumpe / Dampfstrahlpumpe

Diffusionspumpe

Diffusionspumpen gehören zu den Hoch-Vakuumpumpen. Die Diffusionspumpen bestehen aus einem zylindrischen, wassergekühlten Pumpenkörper und im Inneren aus einem mehrstufigen Düsensystem. Unten im Pumpenkörper befindet sich der Siederaum mit dem Treibmittel. Unter dem Boden befinden sich die elektrischen Heizelemente.

Die Pumpen benötigen ein Vorvakuum, welches mit Vorvakuumpumpen erzeugt wird.

Bei einem Vorvakuumdruck von < 0,7 x 10E-1 mbar wird das Öl verdampft. Der Dampf strömt durch die Steigrohre im Düsensystem und tritt mit Überschallgeschwindigkeit aus den ringförmigen Düsen aus. Der Dampfstrahl breitet sich schirmförmig bis zur Gehäusewand aus. An der gekühlten Wand kondensiert der Dampf sofort und fließt an der Wand zurück in den Siederaum. Gase aus dem dem Rezipienten werden vom Dampfstrahl erfasst und mitgerissen, durch das mehrstufige Düsensystem verdichtet und schließlich von der Vorvakuumpumpe abgepumpt.


INDOMET PENTA  >>>  ersetzen alle Mineral- und Silikonöle

Treibmittel


In den letzten Jahrzehnten haben sich Silikonöle als bevorzugtes Treibmittel durchgesetzt. INDOMET PENTA ist auf der Basis von Phenyl-Methyl-Silioxane hergestellt und hat hochmolekulare Strukturen. Es erreicht einen sehr niedrigen Dampfdruck und Endvakuumdruck. Der Enddruck und der Dampfdruck liegt zwischen  10E−10 mbar und reichen bis in den Ultrahochvakuumbereich von 10E-11 mbar. Unser Öl ist chemisch inert und hat eine sehr gute Oxidationsbeständigkeit. Selbst bei Vakuumeinbrüchen oxidiert dieses Treibmittel nicht und ist weiterhin einsetzbar.


Polyphenyl Ether and PerFluoroPolyEther (PFPE) sind Spezialtreibmittel für sehr anspruchsvolle Anwendungen. Sie können ein Ultrahochvakuum bis in den 10E-11 mbar-Bereich erreichen und sind chemisch extrem beständig. Es gibt eine Vielzahl von Produkten auf dem Markt für eine relativ kleine Anzahl von Anwendungen. Diese Fluide müssen sehr sorgfältig ausgewählt werden, um den Anforderungen des Anlagentyps und der Prozessanwendung gerecht zu werden. Die Kosten für diese Fluide sind erwartungsgemäß sehr hoch.


Weniger häufig werden Mineralöle (Kohlenwasserstoffe) verwendet, da sie erhebliche Nachteile haben.

Sie haben meist einen schlechteren Dampfdruck und erreichen daher nicht so gute Enddrücke wie Silikonöle. Durch die unbefriedigende Oxidationsbeständigkeit der Mineralöle altern diese wesentlich schneller und müssen häufiger gewechselt werden. Sie bergen zudem erhebliche Risiken bei Vakuumeinbrüchen. Hierbei kann sich das Öl durch Oxidation und Hydrolyse zersetzen und gesundheitsschädliche Bestandteile bilden. Im schlimmsten Fall kann es auch zur Explosion in der Pumpe kommen.


INDOMET PENTA  >>>  höchste Vorvakuumbeständigkeit

Vorvakuumbeständigkeit


Der kritische Vordruck ist der höchste Druck, den eine Pumpe in der Backline toleriert. Ist der Druck höher als der kritische Vordruck, kann die Pumpe zum Stillstand kommen. Der kritische Vordruck hängt von der Pumpenkonstruktion, der Leistung der Heizgeräte und dem Diffusionspumpenöl ab, welche in der Diffusionspumpe verwendet werden.


INDOMET PENTA >>>  Garantie für höchstes Saugvermögen

Saugvermögen / Saugleistung


Das Saugvermögen ist das Volumen, welches in einer bestimmten Zeit durch den Ansaugstutzen einer Pumpe strömt. Diffusionspumpen gibt es in allen Größen, mit Saugvermögen von wenigen Litern pro Sekunde bis über 50.000 Liter pro Sekunde.


Die Saugleistung ist der Massendurchfluss durch den Ansaugstutzen einer Pumpe. Die Saugleistung ist von großer Bedeutung und sollte nicht mit dem Saugvermögen verwechselt werden. Die Saugleistung ist wichtig für die Auslegung der Vorpumpen für eine Hochvakuum-Diffusionspumpe.


INDOMET PENTA  >>>  niedriger Dampfdruck = niedrigster Endruck

Enddruck / Dampfdruck

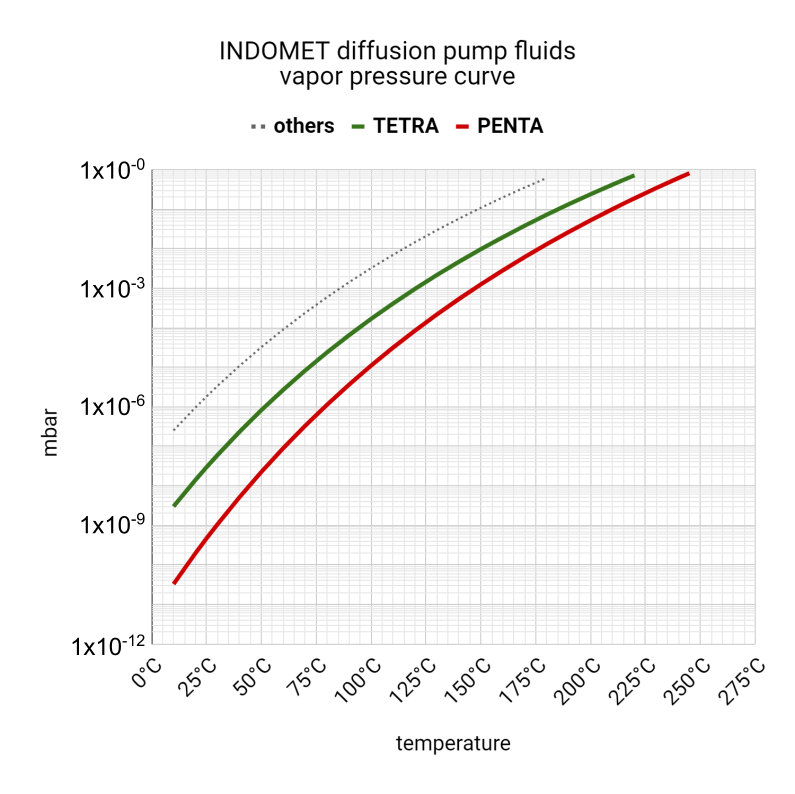

INDOMET diffusion pump fluids vapor pressure curve

Der Enddruck ist der niedrigste Druck, den man in einem Vakuumsystem erreichen kann. Dieser Druck ist von vielen Parametern abhängig. Von der Sauberkeit und Dichtheit des Vakuumsystems, von der Gasdiffusion der Oberflächen, vom Saugvermögen der Pumpe und von dem Dampfdruck des verwendeten Treibmittels in der Diffusionspumpe. Man kann keinen guten Endvakuumdruck erreichen, wenn der Dampfdruck des Treibmittels unzureichend ist.


Der Dampfdruck ist der Druck, der sich über einem Medium (Fluid) in einem geschlossenen System bei einer bestimmten Temperatur einstellt (thermodynamisches Gleichgewicht). In einer Flüssigkeit haben die Teilchen bei einer Temperatur > 0° K das Bestreben, den Flüssigkeitsverband zu verlassen.


INDOMET PENTA >>> geringste Öl-Rückströmung

Öl-Rückströmung


Düsenhutdampfsperren (Cold Cap) und/oder Schalendampfsperren (Baffle) verhindern eine Ölrückströmung in den Rezipienten. Dampfsperren bestehen aus gekühlten Prallplatten, die das direkte Durchfliegen von Ölmolekülen verhindern. Um den Temperaturunterschied zu erhöhen, wird zur Kühlung auch flüssiger Stickstoff (< 77° K) verwendet.


INDOMET PENTA  >>>  gefahrlos für Gesundheit, Umwelt und Transport

REACH registriert und GHS, OSHA, CLP konform

reach compliant

Industriechemikalien wie Diffusionspumpenöle dürfen nur noch innerhalb der EU hergestellt oder in die EU importiert werden, wenn der entsprechende chemische Stoff mengenabhängig bei der Europäischen Chemikalienagentur registriert und getestet ist. INDOMET PENTA  ist REACH registriert und ist GHS, CLP, OSHA konform. Viele Unternehmen importieren Silikonöle aus anderen Nicht-EU-Ländern, ohne dass die erforderliche Registrierung vorliegt. Dies macht Käufer oft unwissentlich strafbar.


Für die REACH-Registrierung wurden unsere Silikonöle von führenden Laboratorien umfassend analysiert. Es wurden ausgezeichnete physikalische und chemische Eigenschaften bestätigt und keine Umwelt- und Gesundheitsrisiken festgestellt. Dadurch können wir, im Gegensatz zu den vielen minderwertigen Ölen auf dem Markt garantieren, dass unsere Produkte zuverlässig, sicher und von gleichbleibend hoher Qualität sind.


INDOMET ist der einzige Anbieter auf dem europäischen Markt, der Ihnen nicht nur echte, sondern auch rechtliche Sicherheit bietet. Unsere Registrierungen ermöglichen es Ihnen, diese hochwertigen Produkte auf dem europäischen Markt rechtssicher zu beziehen.


REACH ist eine Verordnung (seit Juni 2007 in Kraft) der Europäischen Union. Diese wurde erlassen, um den Schutz der menschlichen Gesundheit und der Umwelt vor den Risiken, die durch Chemikalien entstehen können, zu verbessern (REACH = Registration, Evaluation, Authorization and Restriction of Chemicals). In Europa wurde mit der CLP-Verordnung, an das GHS (Global Harmonized System of Classification, Labelling and Packing of Chemicals) angeglichen. Es bestehen auch Verknüpfungen zur REACH-Gesetzgebung.

In den USA ist der Hazard Communication Standard (HCS) ebenfalls an das GHS angeglichen. Es gibt auch Links zur OSHA-Gesetzgebung.
